DIN Rail Mount for Stepper Drivers 2HSS86H and 3HSS57 or DM556 [3d printable]

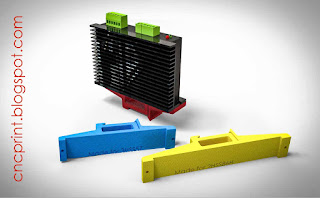

Hier sind zwei Modelle für die Hutschienenmontage der Treiber 2HSS86H und 3HSS57 oder DM556 für die Steuerung. Die Rastnase wurde so ausgelegt, dass diese im eingekippten Zustandt kaum verformt ist und somit geringe Spannungen auf diese wirken. Dies hat eine längere Haltbarkeit zum Vorteil. Die verringerte Kontaktfläche zur Montageplatte verringert die Wärmeübertragung an der fehlenden Kontaktfläche, jedoch ist dies absolut nicht tragisch, da die Rückseite der Elektronikplatine an der passive Kühlfläche aufliegt. Siehe Abbildung bei geöffnetem Gehäuse:

Breite des Clips             :  24 mm.
Lochabstand 2HSS86H : 142 mm (gelb)
Lochabstand    3HSS57 : 112 mm (blau und rot)
Die CAD Modelle findet Ihr unter: GRABCADLINK oder THINGIVERSELINK
Diverse Abmessungen der Treiber im Handbuch (LINK) ersichtlich ab S.19

Wer diese Treiber mit bequemen Clip kaufen möchte, findet diese z.B. bei pro-tos.de, LINK):
Quelle: Pro-Tos.de
Nachtrag 22.05.2017: weiteres Make in weiß, die Bohrungen scheinen zu passen und es lässt sich super einclippen.
